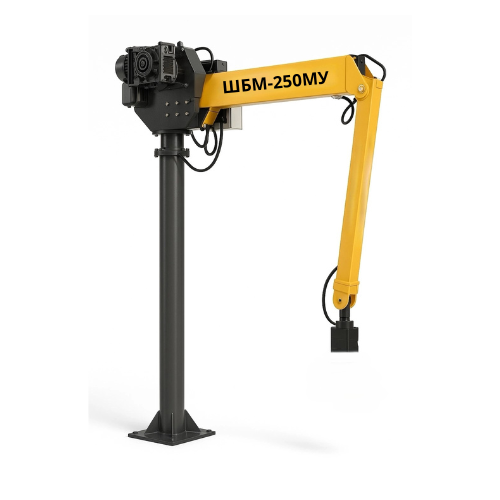

Шарнирно-балансирные манипуляторы ШБМ с электромеханическим приводом

Шарнирно-балансирные манипуляторы ШБМ-М с электромеханическим приводом

Промышленные манипуляторы ШБМ-М — это универсальные решения для перемещения, удержания и точного позиционирования грузов в различных производственных зонах. Благодаря электромеханическому приводу достигается высокая точность управления, плавность движения и минимальные усилия со стороны оператора.

Оборудование востребовано на предприятиях машиностроения, металлообработки, в сборочных цехах, на складах и в логистических центрах. Шарнирно-балансирная конструкция обеспечивает свободу перемещения в рабочей зоне, а электромеханический привод гарантирует стабильность и надежность даже при интенсивной эксплуатации.

Модификации манипуляторов ШБМ-М

Линейка ШБМ-М представлена четырьмя моделями, различающимися по грузоподъемности, что позволяет подобрать оптимальный вариант под конкретные производственные задачи.

Технические характеристики

Преимущества манипуляторов ШБМ-М

Плавное вертикальное перемещение
Управление скоростью вертикального перемещения осуществляется рабочим при повороте рукоятки управления:

• поворот рукоятки вверх — груз плавно поднимается;

• поворот рукоятки вниз — груз мягко опускается.

Скорость перемещения регулируется плавным изменением угла наклона рукоятки, что исключает рывки и обеспечивает безопасную работу с хрупкими или дорогостоящими деталями.

Комфортное горизонтальное перемещение
Конструкция с шарнирно-рычажным пантографом обеспечивает горизонтальную траекторию движения захвата с минимальным сопротивлением и автоматической балансировкой.

Надежная фиксация положения
При отпускании рукоятка автоматически возвращается в нейтральное положение, надежно фиксируя груз в заданной точке без дополнительных усилий со стороны оператора.

Эргономика и снижение нагрузки
Манипулятор отличается эргономичным дизайном, значительно снижает физическую нагрузку на оператора и легко интегрируется в существующие производственные процессы.

Универсальность грузозахватных устройств
Манипулятор поддерживает установку различных типов грузозахватных устройств (крюки, захваты, вакуумные присоски) в соответствии с требованиями технического задания. Стандартизированная система крепления позволяет быстро и без доработок менять оснастку, обеспечивая гибкость при работе с изделиями разных габаритов, форм и назначения.

Степень защиты IP 54
Оборудование защищено от пыли и водяных брызг, что позволяет использовать его в условиях умеренно загрязненных производственных помещений.

Варианты установки

Манипулятор может быть установлен двумя способами:

1. Фундаментная площадка — подготовка фундаментной площадки с залитыми болтами производится согласно монтажному чертежу.

2. Крепление к полу — при креплении к полу для манипуляторов необходим переходной фланец (в стандартный комплект поставки не входит).

Комплектация

В комплекте с манипулятором поставляется крюк с быстросъемным соединением. Оборудование поставляется с полным пакетом технической документации на русском языке.

Где применяются шарнирно-балансирные манипуляторы?

Шарнирно-балансирные манипуляторы ШБМ-М используются для:

• загрузки и разгрузки станков;

• перемещения заготовок и деталей на производственных линиях;

• сборки крупногабаритных изделий;

• упаковки и складских операций;

• обслуживания конвейерных линий.

Благодаря высокой точности позиционирования и плавному ходу оборудование незаменимо при работе с дорогостоящими компонентами и хрупкими материалами.

Почему выбирают манипуляторы ШБМ-М?

• Высокая надежность и долговечность

• Точное позиционирование грузов

• Снижение травматизма и нагрузки на персонал

• Простота интеграции в существующие линии

• Доступная стоимость владения

• Доставляем по всей Беларуси
