Шлюзовые затворы ШУ-15

Шлюзовые затворы применяются на выходе сыпучих продуктов из разгрузителей пневматических установок, фильтров, циклонов и других машин, в которых давление отличается от атмосферного; затворы служат для преграждения доступа в разгрузитель атмосферного воздуха. Затворы могут также использоваться для выпуска сыпучих продуктов из бункеров в качестве дозаторов.

Конструкция

Шлюзовые затворы состоят из чугунного литого корпуса и ротора. Ротор располагается внутри корпуса. Зазор между ротором и корпусом составляет 0,15мм, что позволяет избежать подсос воздуха в установке. Корпус затвора оснащен специальными отверстиями для очистки стенок шлюза от налипшего продукта. Лопатки ротора изготавливаются из листового металла, толщиной 10мм.

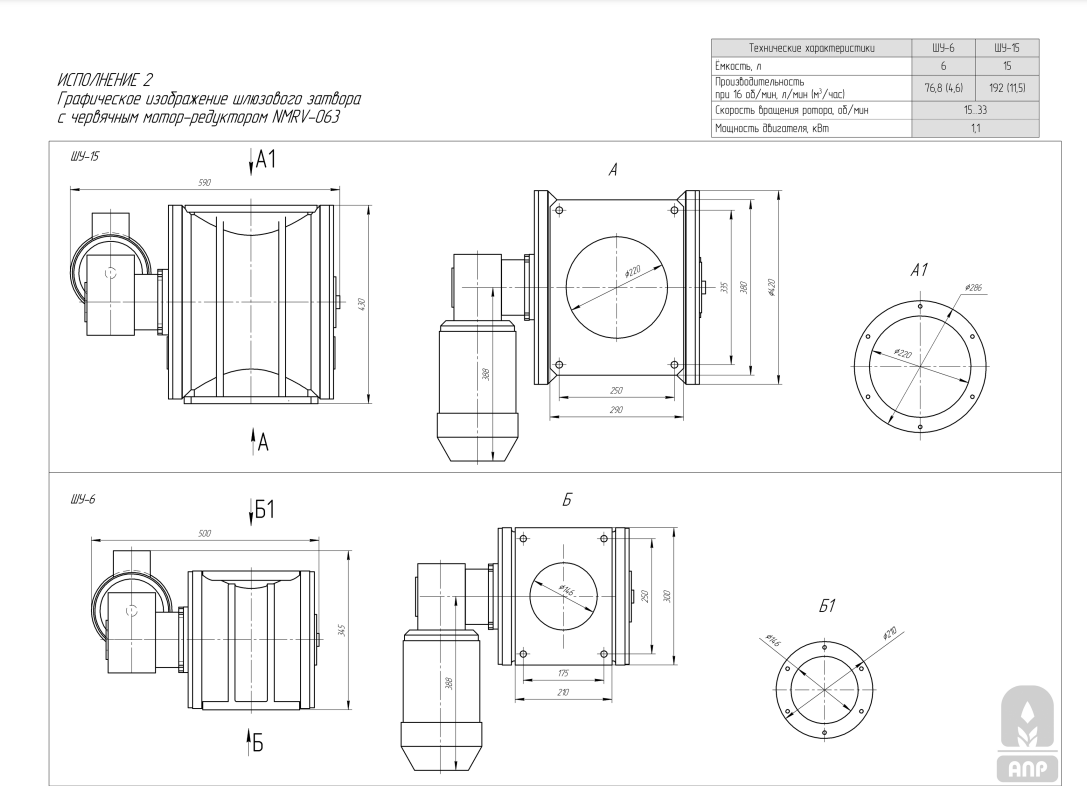

Шлюзовые затворы могут комплектоваться приводом. В качестве привода применяется соосно-цилиндрический мотор редуктор, который расположен на одной раме с затвором. Мотор-редуктор соединен с ротором эластичной муфтой. Так же возможно комплектация привода червячным мотор-редуктором. В данном случае редуктор насаживается на вал ротора, и соединяется с корпусом шлюзового затвора с помощью переходного фланца. Такая компоновка привода позволяет сократить габаритные размеры установки.

Преимущества и отличительные особенности шлюзовых затворов

• Литой корпус имеет высокую надежность, по сравнению с затворами изготовленными и труб.
• Комплектация затворов приводами bonfiglioli, siti, tramec, sew eurodriwe, nord, имеющих высокий сервис-фактор, ресурс которых значительно превосходит аналоги российского производства
• Возможность укомплектовки ротора шлюзового затвора полимерными накладками.

Так же наше предприятие изготавливает шлюзовые затворы, ротор которого оснащен износостойкими полимерными накладками. Такая конструкция увеличивает срок службы затвора, т.к. при износе ротора достаточно поменять накладки, не имея специальных навыков и оснастки.

Технические характеристики:

• Параметры        ШУ-15
• Емкость, л    15
• Производительность при 16 об/мин., л    192
• Скорость вращения ротора, об/мин    15-30
• Габаритные размеры, мм: (ДхВхШ)    490х420х420
• Масса без привода/с приводом, кг    110/139
• Присоединительные размеры    Ф220
• Мощность привода, кВт    1,1
