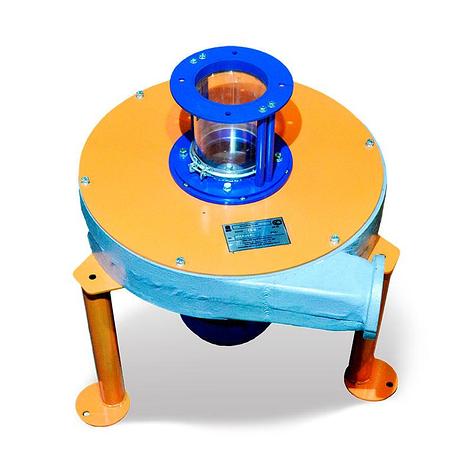

Энтолейтор Р3-БЭР

Энтолейтор РЗ-БЭР предназначен для дополнительного измельчения крупок и дунстов после вальцовых станков с шероховатыми вальцами 1...3-й размольных систем. Область применения – размольное отделение мельниц.Принцип действия энтолейтора заключается в измельчении крупок и дунстов посредством многократных ударов продукта о втулки и корпус машины.

Конструкция

Энтолейтор представляет собой цельнометаллическую конструкцию и состоит из следующих основных узлов: ротора, корпуса, приемного и выпускного патрубков, привода.

Ротор, который состоит из двух стальных дисков Ø430 мм, расположен внутри корпуса. Между дисками расположены два концентричных ряда втулок по 20 шт. в каждом ряду. Диаметр втулок наружного ряда 14 мм, а внутреннего – 10 мм. Высота рабочей камеры ротора 35 мм.

Корпус в форме "улитки" изготовлен из серого чугуна. В корпусе имеется выпускной патрубок Ø80 мм для выхода измельченного продукта. Сверху к корпусу при помощи болтов крепится стальная крышка, в центре которой установлен приемный патрубок диаметром 120 мм. В нижней части (днище) корпуса имеются три отверстия для очистки рабочей камеры от продукта. Отверстия закрыты крышками, поворот которых осуществляется рукояткой. Корпус с помощью трех стоек подвешивается к потолочному перекрытию или крепится к полу.

Привод энтолейтора осуществляется от фланцевого электродвигателя.

Технические характеристики:
