КАМНЕОТБОРНИК Р3-БКТ-100

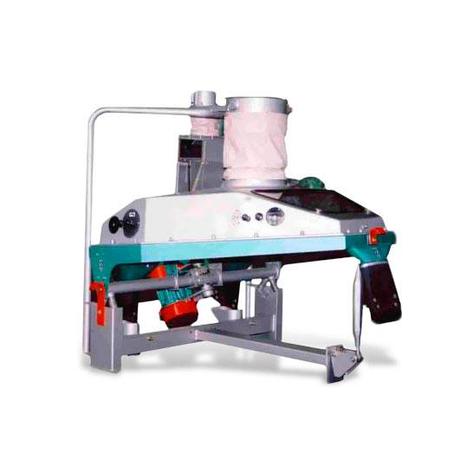

Камнеотборник Р3-БКТ-100

Камнеотборник Р3-БКТ-100 предназначен для очистки зерна от минеральных примесей сухим способом. Применяется для работы в комплекте с другими видами оборудования на зерноперерабатывающих предприятиях.

Конструкция

Основным рабочим элементом камнеотборника РЗ-БКТ-100 является вибростол, в несущую раму которого вмонтирована дека, закрываемая корпусом в верхней части. Натяжной винт крепит деку к подвижной раме, которая является несущей частью конструкции, со стороны, где осуществляется выход минеральных примесей. По бокам крепление осуществляется с помощью натяжных уголков и болтов, а также кронштейнов.

Металлотканая сетка, которая представляет собой сортирующую поверхность, через которую проходит воздух, является основным элементом деки. Нижняя часть деки соединена с перфорированным днищем, которое выравнивает воздух. Крепление производится с помощью винтов и гаек-барашков.

Технологический процесс

Через питатель приемника зерновой материал попадает на сетчатую поверхность распределителя, продуваемую потоком воздуха и совершающую колебательные движения под углом к горизонтальной плоскости. Обрабатываемый материал приходит в псевдосжиженное состояние. При этом частицы с большим удельным весом опускаются на поверхность деки, а легкие – всплывают.

Процент эффективности очистки зерна с помощью камнеотборника Р3-БКТ-100 довольно высок и составляет порядка 95-99%.

Технические характеристики:
