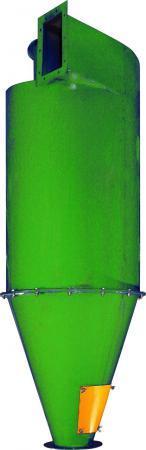

Циклон-осадитель ЦОЛ-3

В системах аспирации для отделения от воздуха пыли используются циклоны осадители типа ЦОЛ. Они отделяют пыль от воздуха с эффективностью 95%.Циклоны типа ЦОЛ предназначены для использования в системах аспирации и пневмотранспорта для отделения от воздуха пыли. Принцип работы циклонов пылеотделителей основан на использовании действия центробежных сил на частицы пыли, находящиеся в очищенном воздухе. Запыленный воздух через приемный патрубок, попадая со значительной скоростью в пространство между верхним и внутренним цилиндрами, получает вращательное движение. В результате частицы пыли, как более тяжелые, прижимаются к стенке нижнего цилиндра и скатываются в конус, откуда выводятся через отверстие в выпускном патрубке. Отталкиваясь от конуса, очищенный воздух через внутренний цилиндр поступает в выпускной патрубок. Колпак устанавливается на фланце внутреннего цилиндра и защищает от воздействия атмосферных осадков. В конусе имеется люк для обеспечения возможности регулирования положения дросселя и, как следствие, качества очистки выбрасываемого в атмосферу воздуха от пыли.

Технические характеристики циклонов:
