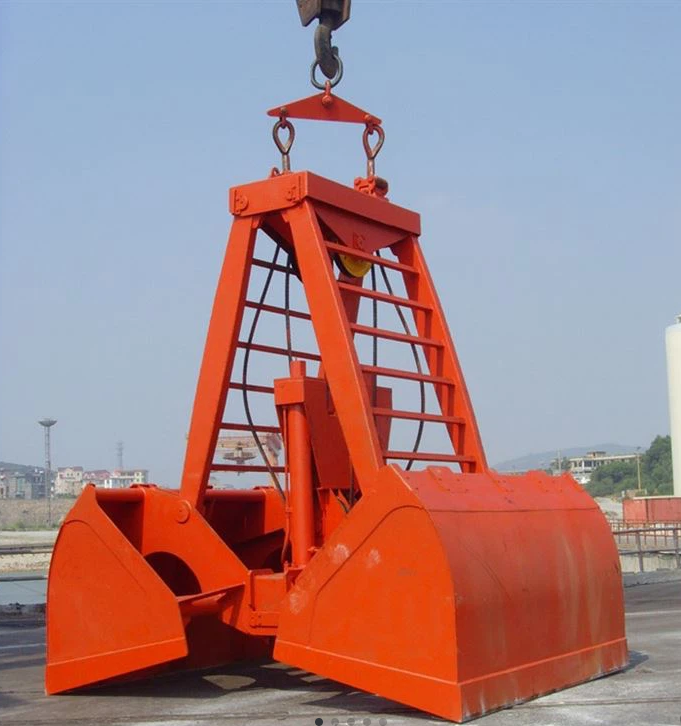

Четырехканатные грейферные захваты

Четырехканатные грейферы - это грейферы, у которых операции подъёма выполняют два подъёмных (поддерживающих) каната, а раскрытие и закрытие грейфера - два замыкающих (закрывающих) каната.

Принцип работы четырёхканатного грейфера

Захватными элементами служат челюсти (две или несколько), шарнирно крепящиеся к нижней траверсе и посредством тяг к верхней траверсе, на которой закреплен поддерживающий канат.

Рабочие (замыкающие) канаты пропущены через отверстия в направляющих втулках (роликах) верхней траверсы, проходят через блоки полиспаста и закрепляются через клиновые втулки на верхней или нижней траверсе в зависимости от конструкции грейфера или уходят на барабаны лебёдки. Открытый грейфер опускается на рабочую поверхность (см. рисунок) при выпуске тросов с барабана лебёдки поддерживающих S2 и замыкающих канатов S1.

Закрывается грейфер при натяжении замыкающих канатов S1, и неподвижных подъёмных канатов S2. Нижняя траверса и верхняя траверсы сближаются. Челюсти, захватывая груз, сходятся до полного соприкосновения режущий кромок. Подъём грейфера производится при одновременной выборке поддерживающих S2 и замыкающих канатов S1 в сторону подъёма. Разгрузка грейфера производится при неподвижных поддерживающих канатов S2 и выпуске замыкающих канатов S1.

Челюсти грейфера под действием собственного веса и веса груза раскрываются, и содержимое грейфера освобождается.

Достоинства четырёхканатного грейфера:

уменьшенный износ каната;
возможность создания большого усилия закрытия грейфера (в сравнении с одноканатными грейферами).
Недостатки четырёхканатного грейфера:

необходимость оборудования грузоподъёмного механизма двухбарабанной лебёдкой;
потери времени при частой смене грузозахватных органов (требуется время для перепасовки грузоподъёмных канатов).
Типовой ряд серийных четырёхканатных грейферов

Модель грейфера
Г/п крана, т
Расчётный объём, м3
Насыпная плотность груза, т/м3
Диаметр каната, мм
Допустимая масса зачерпываемого груза, т
Масса грейфера, т
МГ2-2-С3-4к-0,35
2,0
0,35
1,6-2,0
12
0,7
0,6
МГ2-2-С3-4к-0,5
2,0
0,5
1,6-2,0
12
1,0
0,75
МГ2з-5-Т2-4к-0,8
5,0
0,8
2,5-3,0
18
2,4
2,1
МГ2-5-С3-4к-1,6
5,0
1,6
1,6-1,8
15
2,9
2,1
МГ2-5-С2-4к-Пр-1,6
5,0
1,6
1,25-1,6
15
2,4
2,2
МГ2-5-С3-4к-Пр-1,6
5,0
1,6
1,8
14
2,88
2,1
МГ2-5-С2-4к-2,0
5,0
2,0
1,3
18
2,6
2,4
МГ2-10-Т2-4к-1,6
10,0
1,6
2,5-3,2
18
5,12
4,7
МГ2-10-Т1-4к-2,0
10,0
2,0
2,0-2,4
18
5,0
4,8
МГ2-10-С3-4к-Пр-В-2,3
10,0
2,3
1,6-2,0
18
4,6
4,6
МГ2-10-С2-4к-Пр-2,7
10,0
2,7
1,25-1,4
18
3,8
6,2
МГ2-10-С3-4к-В-3,0
10,0
3,0
1,6-1,8
20
5,4
4,6
МГ2-10-С2-4к-Пр-В-3,2
10,0
3,2
1,25-1,6
18
5,1
4,4
МГ2-10-С3-4к-Пр-3,2
10,0
3,2
1,6-1,7
20
5,5
4,3
МГ2-10-Л2-4к-Пр-5,0
10,0
5,0
0,8-1,0
20
5,0
5,0
МГ2-16-Т2-4к-3,2
16,0
3,2
2,5-3,0
24
9,6
6,4
МГ2з-16-Т2-4к-3,2
16,0
3,2
2,5-2,9
22
9,5
6,5
МГ2-16-Л2-4к-Пр-7,0
16,0
7,0
0,8-1,0
22
7,0
7,5
МГ3-16-С3-4к-ПЧ-4,0
16,0
4,0
1,6-2,0
28
8,0
6,5
МГ2-16-С3-4к-5,3
16,0
5,3
1,6-1,7
24
9,0
6,9
МГ2-16-Л2-4к-8,0
16,0
8,0
0,8-1,0
26
8,0
8,0
МГ2з-20-С3-4к-6,3
20,0
6,3
1,6-1,8
25
11,4
8,5
МГ2-20-С2-4к-7,0
20,0
7,0
1,25-1,6
26
11,2
8,7
МГ2-32-Л2-4к-16,0
32,0
16,0
1,0
34
16,0
16,0
МГ2-16-ВТ1-4к-6,3
16,0
1,5
3,2-4,0
24
6,3
9,5

Страна производитель Россия

Страна брэнда Россия

Гарантия 12 МЕСЯЦЕВ
