Устройство намотки (перемотки) кабеля УНК -ПАРТНЕР

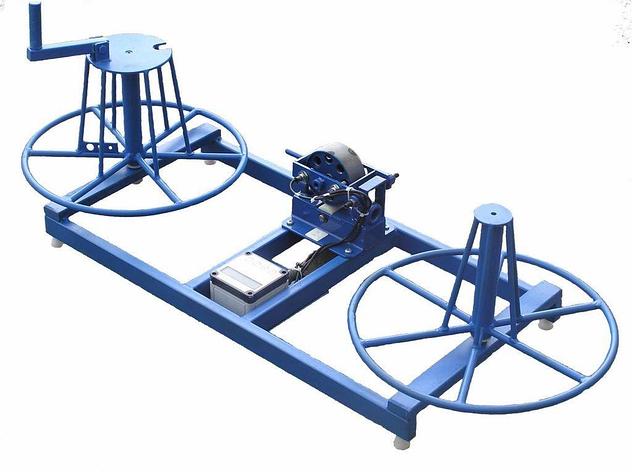

Устройство намотки кабеля УНК-ПАРТНЕР - это ручной станок для перемотки и измерения длины кабеля максимальным диаметром до 20 или 30 мм., в зависимости от модификации. Устройство намотки УНК-ПАРТНЕР разработано для перемотки кабеля с бухты на бухту, а также с катушки на катушки или с катушки в бухту, массой не более 100 кг.  Для облегчения съема бухты устройство намотки кабеля оснащено удобной складываемой ручкой. Технологический контроль длины осуществляется измерителем ИДМ-20 или ИДМ-30, измерители реализованы на электронном счетчике ИД-2.

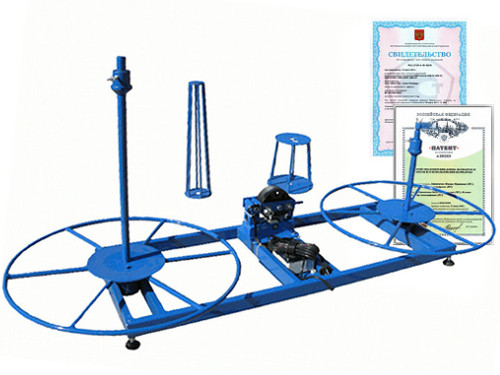

В комплект поставки Устройства перемотки кабеля УНК-ПАРТНЕР входит:

• рама,
• приемный барабан,
• отдающий барабан,
• съемные конуса для образования бухт,
• измеритель длины,
• электронный счетчик ИД-2.

Принцип работы Устройства перемотки кабеля УНК-ПАРТНЕР: бухта или катушка, с которой необходимо произвести отмотку помещается на отдающий барабан. Барабан для обеспечения центровки бухты имеет специальные штыри, на которых центрируется бухта относительно оси вращения. Свободный конец перематываемого кабеля закрепляется на приемном барабане. Далее протягивается через измерительное устройство ИДМ-20 или ИДМ-30, в зависимости от модификации., доводится до зоны резания, фиксируется и производится сброс счетчика и с этой точки ведется измерение длины кабеля или другого перематываемого материала. Отмотка кабеля на Устройстве производится оператором, с помощью мускульной силы рабочего путем вращения приемного барабана за специальную ручку.

Преимущества Станка для намотки кабеля УНК-ПАРТНЕР:

• устройство обеспечивает аккуратное формирование бухт;
• станок универсален и позволяет осуществлять работы по перемотке кабеля как с бухтами, так и с катушками,
• оснащено измерительным устройством, обеспечивающим точность измерения;
• система управления проста и удобна;
• обладает надежностью;
• изготовлен на современной производственной площадке с применением роботизированных сварочных комплексов,
• удобная складываемая ручка.

УСТРОЙСТВО ПЕРЕМОТКИ КАБЕЛЯ УНК-ПАРТНЕР. ТЕХНОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
