Станок (устройство) для отмотки кабеля УПК-16 с РКУ, фото 2

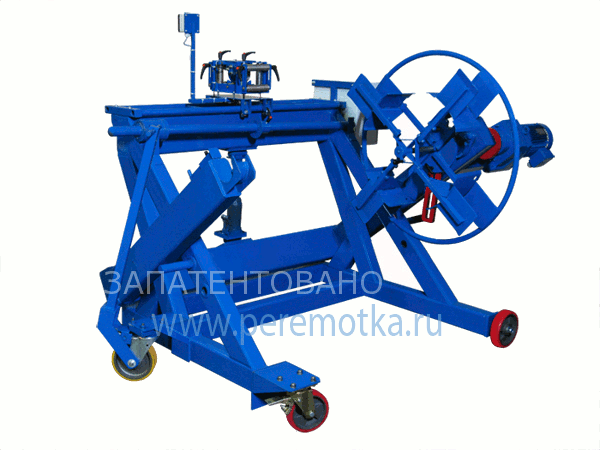

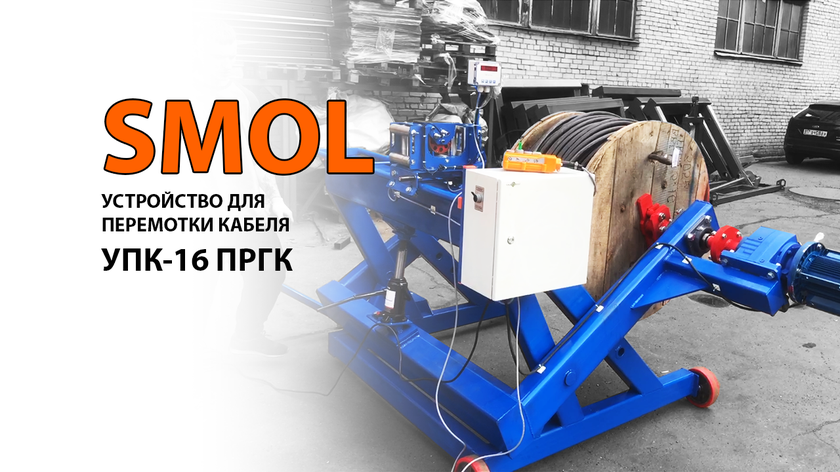

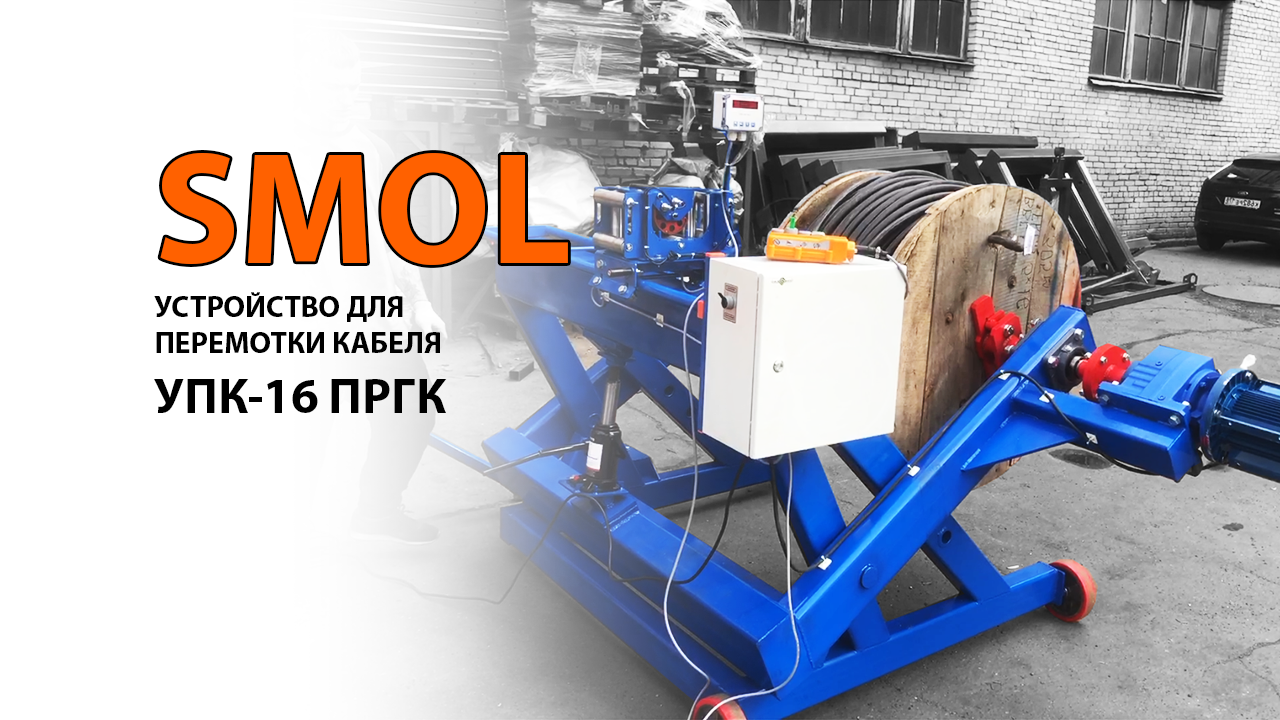

Станок (устройство) для отмотки кабеля УПК-16 с РКУ

Описание
Характеристики
Информация для заказа

Устройство для отмотки кабеля УПК-16 с РКУ - это универсальный намоточный станок среднего класса с ручным кабелеукладчиком,  предназначен для отмотки кабеля диаметром до 40 мм. как в бухты, так и на барабаны. Диапазон используемых кабельных барабанов, при перемотке кабеля, с 10 по 16 типоразмер. Максимальная масса наматываемого кабеля, провода, троса, каната и др. на барабан составляет 2000 кг.

Устройство для размотки кабеля УПК-16 с РКУ  состоит из:

ручного кабелеукладчика, совмещенного с измерителем длины ИДМ-65, реализованном на герметичном электронном счетчике импульсов ИД-2, приемной стойки.

Наличие в конструкции

Устройства для намотки кабеля УПК-16 кабелеукладчика позволяет получать более равномерную укладку перематываемого материала, при работах с кабелем. Кабелеукладчик имеет механизированный ручной привод и управляется оператором.

В стандартной комплектации Устройство УПК-16 с РКУ поставляется со складным технологическим барабаном и центрирующими втулками. Приемная стойка станка для перемотки кабеля УПК-16 с РКУ оснащена гидравлическим подъемником, что позволяет при подъеме и опускании барабана с кабелем производить отмотку без привлечения сторонних грузоподъемных механизмов. Станок УПК-16 с РКУ оснащен мотор-редуктором. Преобразователь частоты позволяет плавно изменять скорость отмотки от 4 до 60 оборотов в минуту. Устройство для перемотки кабеля  УПК-16 с РКУ оснащено колесными опорами, что позволяет оператору легко перемещать станок по территории склада. Отмотка провода, кабеля осуществляется автоматически.

ТЕХНОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ УСТРОЙСТВА ДЛЯ НАМОТКИ КАБЕЛЯ УПК-16 ПРГК с РКУ

НАИМЕНОВАНИЕ ПАРАМЕТРА  ЗНАЧЕНИЕ
  Напряжение питающей сети (+/-5%) 220 В
  Число фаз питающей сети  1
  Частота переменного тока питающей сети, Гц (+/-5%)  50
  Номинальная потребляемая мощность, кВт (не более)  2,2
  Частота вращения привода барабана, об/мин.  5-40 (возможность плавной регулировки)
  Номинальный крутящий момент мотор-редуктор, Нм  775
  Минимальный № поднимаемого барабана (по ГОСТ 5151-79)  10
  Максимальный № поднимаемого барабана (по ГОСТ 5151-79)  16
  Ширина приемного барабана, м.не более  1,0
  Максимальная масса наматываемого материала на установленный барабан (по ГОСТ 5151-79) кг, не более  2 000
  Максимальная масса наматываемого материала на установленный ТБ-1000 кг, не более  300
  Время разгона в режиме плавного пуска с  3 (можно изменить)
  Диаметр технологического барабана (ТБ), м  1
  Принцип подъема барабана  гидравлический домкрат
  Принцип раскладки кабеля  ручной кабелеукладчик
  Габаритные размеры станка УПК-16 ПРГК с РКУ, ДхВхШ. мм. (+/-100)  2708х1876х1568
  Масса станка УПК-16 ПРГК с РКУ, кг. (расчетная) (+/-10)  700

  Диапазон работы:

 по температуре окружающей среды

 относительная влажность окружающей среды, %, не более



 от +5 С до + 32 С

90

  Точность измерения длины кабеля  в соответствии с описанием СИ
  Используемый измеритель длины материала  ИДМ-65ПВР
  Диаметр измеряемого кабеля, мм  3-65
  Покраска/цвет  Порошковая/синяя
  Содержание драгоценных металлов  нет



Устройство для намотки кабеля УПК-16 ПРГК с РКУ обеспечивает возможность отмотки провода, кабеля с барабанов со следующими характеристиками:

  Устройство для намотки, отмотки кабеля УПК-16 с РКУ. Кабельный барабан.

Тип барабана Диаметр щеки,Dщ  Диаметр шейки,Dш  Диаметр осевого отверстия,Dо  Длина шейки,L  Длина барабана
 10  1000  500  50  390  500
 12  1220  650  70  800  940
 14  1400  750  70  900  1050
 16  1600  800  80  1000  1180



В качестве дополнительной опции к Устройству для намотки кабеля УПК-16 ПРГК с РКУ предлагаем установить Систему фиксации барабана при остановке.

Во время осуществления отмотки кабеля, троса, каната и других длинномерных материалов и использовании барабанов значительных масс (более 1т.) рекомендуется устанавливать Систему фиксации барабана при остановке, во избежание вращения барабана после остановки станка. Это значительно повысит безопасность работы и качество намотки длинномерного материала. Данная система может устанавливаться только на приводн

Основные
Производитель СМОЛ
Страна производительРоссия
Принцип измерения длиныЭлектронно-механический
СостояниеНовое
Тип измерителяКонтактный
Тип оборудования Станок для перемотки
Тип оборудования по мобильностиПередвижной
Тип приводаПолуавтоматический
