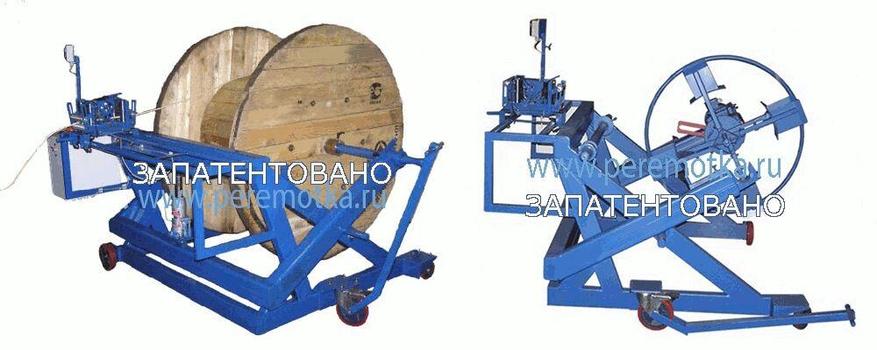

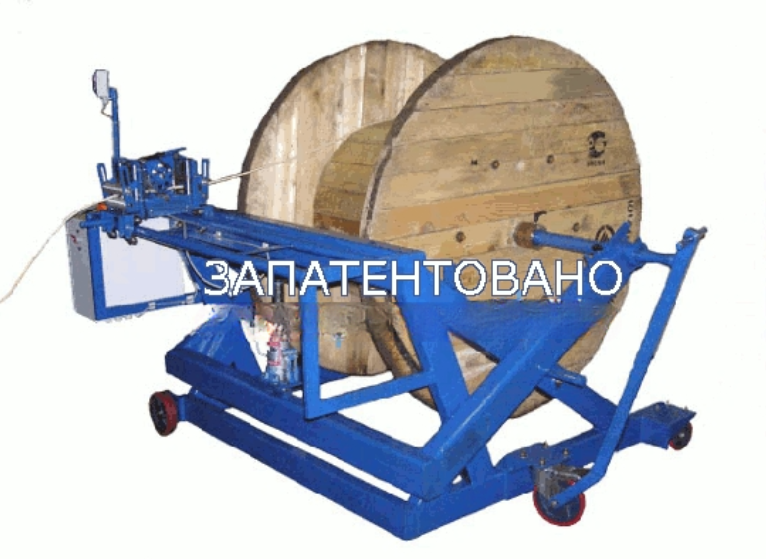

Станок (устройство) для намотки кабеля УПК-12ПРГК с РКУ
Станок (устройство) для намотки кабеля УПК-12ПРГК с РКУ - это станок среднего класса с электроприводом, с ручным кабелеукладчиком, предназначенный для намотки кабеля (провода, троса, каната) диаметром не более 65 мм, на кабельные барабаны с 8 по 12 номер, также возможно использование барабанов 14 номера с применением центрирующих втулок. Конструкция станка (устройства) для намотки кабеля УПК-12ПРГК с РКУ состоит из: ручного кабелеукладчика, совмещенного с измерителем длины ИДМ-65, реализованном на герметичном электронном счетчике импульсов ИД-2; приемной стойкой на 1000 кг.
В стандартной комплектации к станку (устройству) поставляется технологический барабан, позволяющий наматывать кабель массой до 300 кг.
Преимущества
- приемная стойка оснащена гидравлическим подъемником, для подъема и опускания барабанов с кабелем, что позволяет производить намотку кабеля без привлечения грузоподъемных механизмов; наличие колесных опор позволяет оператору легко перемещать станок по территории склада;
- станок для намотки оснащен мотор-редуктором; преобразователь частоты позволяет плавно изменять скорость намотки кабеля от 4 до 60 оборотов в минуту;
- наличие в конструкции станка для намотки кабеля - кабелеукладчика позволяет получать равномерную укладку кабеля.
Кабелеукладчик имеет механизированный ручной привод и управляется оператором;
К станку (устройству) для намотки кабеля УПК-12ПРГК с РКУ в качестве дополнительной комплектации предлагается: дополнительный вал на 5-8 номер кабельных барабанов; исполнение с обогревом щита управления; дополнительные технологические барабаны; в качестве отдающей стойки предлагаются: винтовой домкрат ДК-5В, гидравлический домкрат ДК-5ГМ и ДК-10ГМ, стойка для барабанов С-18/22, стойка для размотки бухт, стеллаж для хранения кабельных барабанов.
ТЕХНОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТАНКА ДЛЯ НАМОТКИ КАБЕЛЯ УПК-12ПРГК с РКУ
НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ |
Принцип подъема | гидравлический домкрат |
Максимальный типоразмер поднимаемого кабельного барабана | 12 |
Минимальный типоразмер поднимаемого кабельного барабана | 8 |
Напряжение питающей сети | 1 фазное, 220 В |
Частота переменного тока, Гц | 48-63 |
Номинальная потребkяемая мощность, кВт, не более | 1,5 |
Частота вращения приводного барабана, об/мин | 3-50 (плавно) |
Точность измерения длины кабеля | +/-(0,1+0,01 L); где L - длина измеряемого материала |
Диаметр измеряемого кабеля, мм | 3-65 |
Диаметр кабельного барабана, м, не более | 1,2 |
Ширина кабельного барабана, м, не более | 1 |
Максимальная масса наматываемого кабеля на барабан, кг, не более | 1000 |
Максимальная масса наматываемого кабеля на технологический барабан, кг, не более | 300 |
Время разгона в режиме плавного пуска, с | 3 (можно изменить) |
Диаметр технологического барабана, м | 1 |
Габаритные размеры Станка для намотки кабеля УПК-12ПРГК с РКУ, мм | 2350х1900х1300 |
Масса Станка для намотки кабеля УПК-12ПРГК с РКУ, кг, не более | 450 |
Принцип раскладки кабеля | ручной кабелеукладчик |
Исполнение измерительного узла | ИДМ-65 |
Температурный диапазон Станка для намотки кабеля УПК-12ПРГК с РКУ | 0 С до +32С |
Защита электродвигателя: - от скачков напряжения питающей сети - от короткого замыкания - от перегрева |
+ + + |
Наличие опции останова при достижении запрограммированной длины | + |
Станок для намотки кабеля УПК-12ПРГК с РКУ обеспечивает возможность размотки кабеля с барабанов со следующими характеристиками
Тип барабана | Диаметр щеки, Dщ | Диаметр шейки, Dш | Диаметр осевого отверстия, Do | Длина шейки, L | Длина барабана |
8 | 800 | 450 | 50 | 240 | 350 |
10 | 1000 | 500 | 50 | 390 | 500 |
12 | 1220 | 650 | 70 | 800 | 940 |
14 | 1400 | 750 | 70 | 900 | 1050 |
В качестве дополнительной опции к Станку намотки кабеля УПК-12ПРГ с РКУ предлагаем установить Систему фиксации барабана при остановке.
Во время осуществления перемотки кабеля, троса, каната и других длинномерных материалов и использовании барабанов значительных масс (более 1т.) рекомендуется устанавливать Систему фиксации барабана при остановке, во избежание вращения барабана после остановки станка. Это значительно повысит безопасность работы и качество намотки длинномерного материала. Данная система может устанавливаться только на приводные станки и представляет собой электромагнитный тормоз, монтируемый в двигатель и систему управления тормозом, интегрированную в систему управления станка.
Основные | |
---|---|
Производитель | СМОЛ |
Страна производитель | Россия |
Принцип измерения длины | Электронно-механический |
Состояние | Новое |
Тип измерителя | Контактный |
Тип оборудования | Станок для намотки |
Тип оборудования по мобильности | Передвижной |
Тип привода | Автоматический |
