Кран стреловой поворотный КСП-500 МАСТЕР
- Кран стреловой поворотный КСП-500 МАСТЕР является грузоподъемным механизмом, который монтируется непосредственно на месте эксплуатации. Площадка, на которой установлен кран, должна иметь уклон не более 3°. Если уклон больше, то кран необходимо выставить при помощи опорных домкратов крана.
- Кран стреловой КСП-500 Мастер удобен в работе и прост в техническом обслуживании. Кран полностью разборный. Это позволяет легко устанавливать его на кровлю силой двух человек с применением средств малой механизации и/или ручных грузоподъемных механизмов.

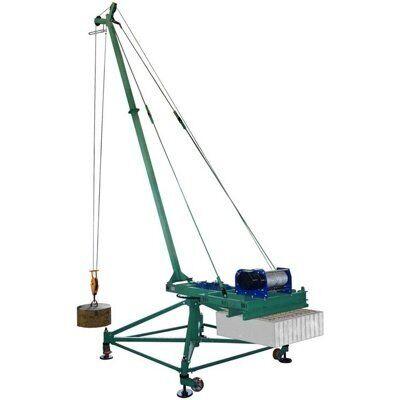

Кран стреловой поворотный КСП-500 состоит из следующих основных узлов и деталей: рамы 3, лебедки 1, опор 6, верхней стрелы 5 и нижней стрелы 4, колонны 2, стяжек 7, стяжки 8 и крюковой подвески 9. Для обеспечения устойчивости крана на задней части рамы поворотной снизу установлены восемь контргрузов 20.
Основанием крана служит опорная платформа, состоящая из колонны 2, ноги 6 и стяжки 10. К колонне 2 при помощи болтового соединения крепится рама 3. Рама изготовлена из швеллера и квадратной трубы, соединенных между собой приварными косынками и пластинами.
К раме крепится лебедка. В корпусе лебедки закреплены электродвигатель и барабан. Электродвигатель передает крутящий момент на барабан через редуктор, находящийся в корпусе. На лебедке закреплен электрический пульт. Из пульта выходят два кабеля с кнопочным тельферным постом 53 и микро-выключателем, закрепленным на раме.
В состав электрооборудования входят: электродвигатель с тормозом, выключатель, пускатели. Выключатель QF1, пускатели К1, К2 расположены в пульте управления, входящем в состав электрической лебёдки. Включение электропривода для подъема и опускания груза осуществляется соответствующими пускателями К1, К2 при помощи поста тельферного. Микровыключатель расположен на раме и посредством троса 9 отключает электродвигатель при подъеме крюковой подвески до крайнего верхнего положения.
Кран стреловой поворотный КСП-500 МАСТЕР : основные характеристики
Характеристика | Значение |
Грузоподъемность, кг, не более | 500 |
Высота подъема (глубина опускания крюка), м | 100 |
Скорость подъема груза, м/мин | 22 |
Диаметр каната, мм | 6,7 |
Длина каната, м | 60/110* |
Угол поворота поворотной части, град | 360 |
Способ управления: подъем/ опускание груза - поворот крана - |
электрический ручной |
Режим работы механизма по ГОСТ 25835 | 3М |
Климатическое исполнение по ГОСТ 15150 | У2 |
Режим работы электрооборудования | S3 (ПВ 40%) |
Тип электродвигателя лебедки (ГОСТ 28330) | АИРС100S4ЕУ1 |
Мощность электродвигателя лебедки, кВт | 3,0 |
Питание от сети, В/Гц | 380/50 |
Исполнение и степень защиты | IP54 |
Масса контргрузов, кг | 560 |
Масса крана без контргрузов, кг | 380 |
* Два варианта исполнения крана по требованию заказчика
- Кран поставляется в разобранном виде. На фото снизу показаны отгрузочные места:
1 - Электрическая лебедка для подъема опускания груза (в ящике); 2 - Колонна; 3 - Поворотная рама; 4 - Стрела (верхняя часть, нижняя часть); 5 - ноги с опорными домкратами; 6 - стяжки. В комплекте поставки также имеются железобетонные КОНТРГРУЗЫ в количестве 8 штук (внешний вид см. выше на общем виде крана).
- Эксплуатация крана, его техническое освидетельствование и надзор за техническим состоянием должны осуществляться в соответствии с Федеральными нормами и правилами в области промышленной безопасности «Правила безопасности опасных производственных объектов, на которых используются подъемные сооружения», Правилами технической эксплуатации электроустановок потребителей и Правилами техники безопасности при эксплуатации электроустановок потребителей, прочими нормами и правилами (см. паспорт на изделие).
- К обслуживанию крана и управлению им во время работы допускаются лица, прошедшие подготовку и допуск к эксплуатации грузоподъемных механизмов в соответствии с правилами Ростехнадзора, а также в соответствии с ПТЭ и ПТБ.
- Кран не допускается эксплуатировать во взрывоопасных и пожароопасных средах, в помещениях, насыщенных парами кислот, щелочей и других веществ в концентрациях, приводящих к коррозии поверхностей металла и разрушающих изоляцию электропроводки, а также для подъема и перемещения людей, ядовитых веществ, жидкого и раскаленного металла.
Основные | |
---|---|
Страна производитель | Россия |
Гарантийный срок | 12 мес |
Грузоподъемность крана | 0.5 т |
Состояние | Новое |
- Цена: Цену уточняйте
