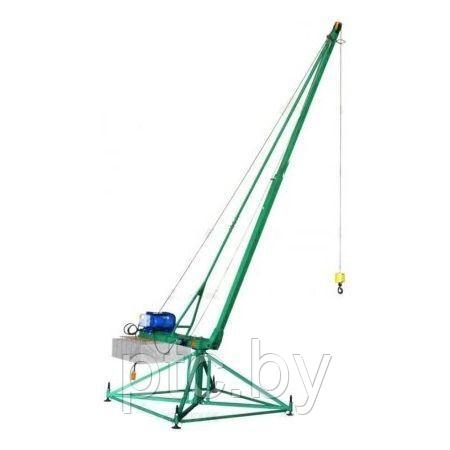

Кран стреловой поворотный КСП-320 МАСТЕР
- Кран стреловой поворотный КСП-320 МАСТЕР является грузоподъемным механизмом, который монтируется непосредственно на месте эксплуатации. Площадка, на которой установлен кран, должна иметь уклон не более 3°. Если уклон больше, то кран необходимо выставить при помощи опорных домкратов крана.
Кран состоит из следующих основных узлов и деталей: рамы 3, лебедки 1, ног 6, верхней стрелы 5 и нижней стрелы 4, колонны 2, стяжки 7 и укосины 8, крюковой подвески 11. Сборочные единицы крана крепятся между собой стандартными крепежными изделиями и деталями, входящими в комплектацию крана.
Устойчивость крана во время эксплуатации обеспечивается контргрузами 20 в количестве 6 шт.
Колонна 2, ноги 6 и стяжки 10 образуют единую платформу. К колонне 2 при помощи болтового соединения М16 крепится рама 3. Рама изготовлена из швеллера и квадратной трубы, соединенных между собой приварными косынками.
К раме крепится лебедка 1. В корпусе лебедки закреплены электродвигатель и барабан. Электродвигатель передает вращающий момент на барабан через двухступенчатый редуктор, закрытый защитным кожухом. На щеке лебедки закреплен электрический пульт. От электропульта отходит один кабель с кнопочным тельферным постом 53 и микровыключателем 14, закрепленным на раме.
В состав электрооборудования входят: электродвигатель со встроенным электромагнитным тормозом, пост тельферный, микровыключатель, пускатели, выключатель автоматический.
Кран стреловой поворотный «МАСТЕР» : основные характеристики
Характеристика | Значение |
Грузоподъемность, кг, не более | 320 |
Высота подъема груза, м: | |
- при установке на земле | 4 |
- при установке на перекрытии | до 60 / 80* |
Скорость подъема груза, м/мин | 22 |
Диаметр каната, мм | 5,5 |
Масса контргрузов, кг | 390 |
Масса крана без противовесов, кг | 260 |
Общая масса, кг | 650 |
Вылет стрелы, м | 2,65 |
Угол поворота, град | 360 |
Напряжение и частота электрического тока: | |
- силовой цепи (В/Гц) | 380/50 |
- цепи управления (В/Гц) | 220/50 |
Электродвигатель механизма подъема | АИРС80В4ЕУ2 |
Номинальная мощность двиг., кВт | 1,7 |
Режим работы двиг. по ГОСТ 183 | S3(ПВ 40%) |
Место управления | с пола, перекрытия |
Режим работы/класс нагружения по ГОСТ 25835 | 3М/В3 |
Способ управления механизмом подъема | электрический |
Способ управления механизмом поворота стрелы | ручной |
Скорость подъема груза, м/мин | 22 |
* Высота подъема груза для крана КСП-320 "Мастер" специального исполнения (под заказ)
- Кран поставляется в разобраном виде. На фото снизу показаны отгрузочные места:
1 - Электрическая лебедка для подъема опускания груза (в ящике); 2 - Колонна; 3 - Поворотная рама; 4 - Ноги (детали опорной платформы); 5 - стрела; 6 - стяжки. В комплекте поставки также имеются железобетонные КОНТРГРУЗЫ в количестве 6 штук (внешний вид см. выше слева на этой странице).
- При эксплуатации и техническом обслуживании крана необходимо руководствоваться паспортом и руководством по эксплуатации, Федеральными нормами и правилами в области промышленной безопасности "Правила безопасности опасных производственных объектов, на которых используются подъемные сооружения", Правилами технической эксплуатации электроустановок потребителей и Правилами техники безопасности при эксплуатации электроустановок потребителей, а также иными нормами и правилами в соответствии с паспортом на изделие.
- Кран стреловой Мастер КСП-320 удобен в работе и прост в техническом обслуживании. Срок гарантии - 12 месяцев со дня ввода крана в эксплуатацию, но не более 18 месяцев со дня отгрузки с предприятия-изготовителя. Срок гарантии не распространяется на грузовой канат. Срок службы крана 3 года. За этот период кран должен пройти 3 текущих ремонта.
Основные | |
---|---|
Страна производитель | Россия |
Возможность перемещения | Стационарные |
Гарантийный срок | 12 мес |
Грузоподъемность крана | 0.32 т |
Состояние | Новое |
- Цена: Цену уточняйте
