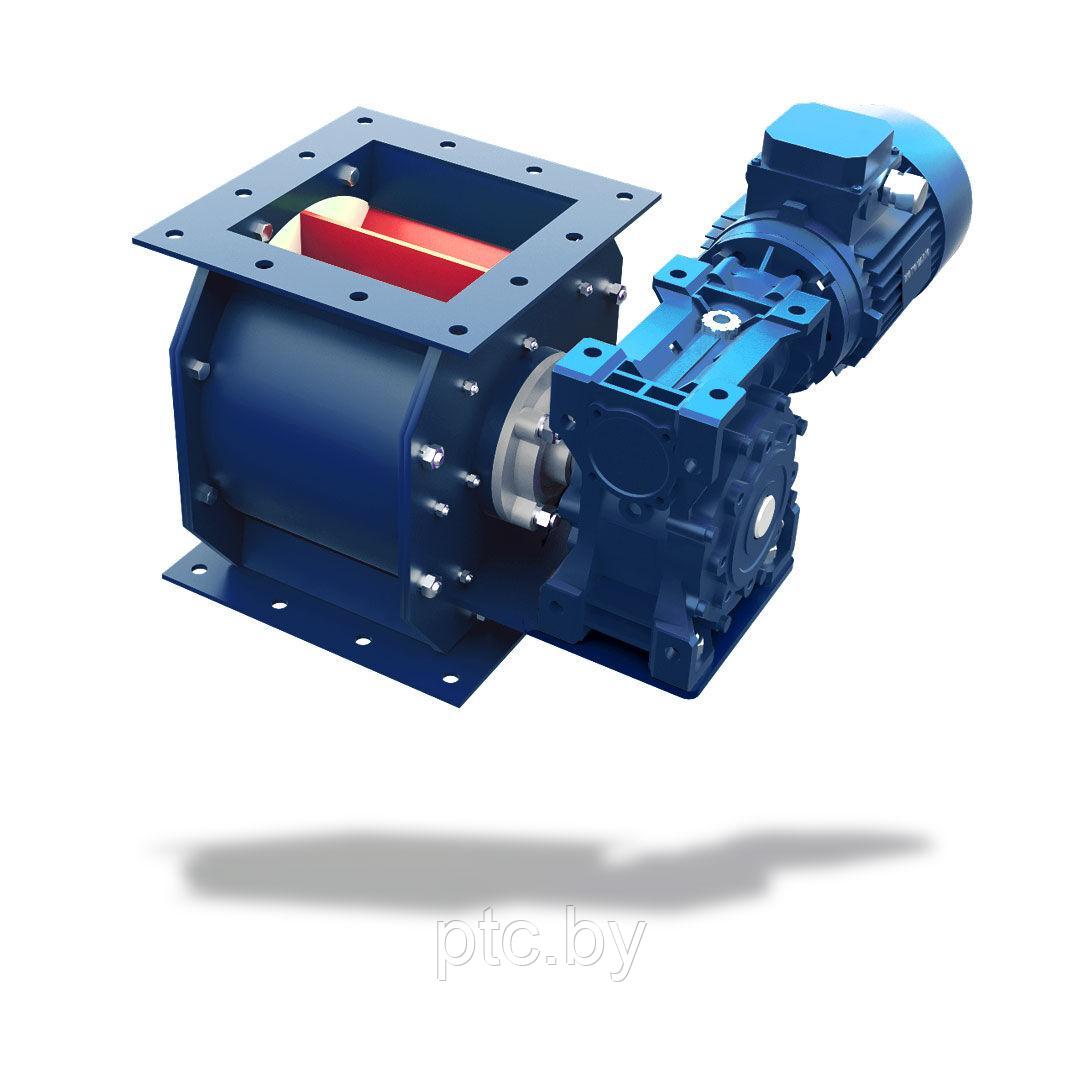

Шлюзовый (роторный) питатель ШЗ

Роторные питатели (Шлюзовые затворы).

Роторный питатель (секторный или шлюзовый затвор) являются универсальными и служат как для питания, так и для контролируемой разгрузки сыпучих продуктов из бункеров, силосов, пневмотранспортных установок, фильтров, вихревых очистителей. Шлюзовый затвор, как правило, используется для разгрузки бункеров, находящихся под давлением отличном от атмосферного, или в случае повышенной текучести частиц подаваемого материала. При этом роторные питатели предотвращают попадание атмосферного воздуха в установку с пониженным давлением или выход газов из системы с повышенным давлением, тем самым сохраняя давление в установке на постоянном уровне. Так же секторный затвор может быть использован в качестве дозатора, за счет функции равномерной регулируемой подачи сыпучих материалов. Еще одной немаловажной возможностью роторного питателя является функция измельчения. В зависимости от твердости сыпучего продукта, объема подачи смеси рассчитываются размеры шлюзовых затворов, внутренних камер, впускных и выпускных отверстий. Конструкция шлюзового затвора Трубчатый корпус  из нержавеющей стали или чугуна Лопастной ротор с отсеками Привод Две боковые крышки

Преимущества шлюзового затвора:

• Прочная и компактная конструкция
• Универсальность
• Плавная подача материала
• Легкость доступа к внутренним механическим частям
• Точная центровка и отсутствие деформации вала ротора
• Герметичность
• Повышенной износостойкостью за счет простоты и надежности конструкции
• Могут работать в широком диапазоне температур
• Пригодны для эксплуатации как в закрытых помещениях, так и на воздухе
• Могут быть изготовлены в исполнении для взрывоопасных зон

Принцип действия шлюзового затвора:

• Роторный механизм представляет собой жёстко установленный на валу барабан, разделённый на несколько полостей, являющихся «карманами» для подаваемого продукта.
• Вращение роторного механизма осуществляется от электромеханического привода (мотор-редуктора).
• Совершая оборот вокруг своей оси, полости барабана захватывают частицы осаждённого в бункере продукта и транспортируют их вниз, осуществляя выгрузку под действием сил гравитации. Выполняя роль разгрузочного клапана, шлюзовой затвор обладает герметичностью, обеспечивающей минимальную утечку воздуха из расходного бункера.
• Производительность секторных затворов может варьироваться в зависимости от частоты вращения ротора и объема ячеек.

Технические характеристики шлюзового затвора:

• Пропускная способность от 2,2 до 38 литров/ оборот
• Различные скорости вращения
• Материал корпуса: чугун или нержавеющая сталь
• Внешнее покрытие корпуса: никель, тефлон, закаленные лопасти
• Приводы: прямой с редукторным двигателем, с соосным редуктором с цепной передачей и без привода (открытый вал)
• Покрытые антикоррозийными составами стенки, для предотвращения царапин
• Могут быть снабжены дополнительными ребрами жесткости
