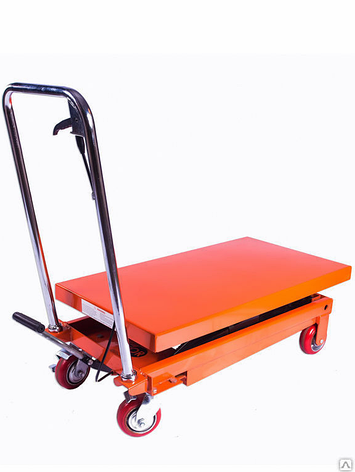

Подъемный стол TOR PT150 г/п 150кг, подъем 210-720мм

Столы рассчитаны на подъем груза, используются на складах, в автомастерских и производственных цехах. Подъемные столы могут быть включены в состав конвейерных линий.

Конструкция

Основными элементами подъемного стола являются:

• Грузовая платформа – необходима для размещения груза;
• Ножничная подъемная система – поднимает грузовую платформу;
• Гидроцилиндр – приводит в действие подъемную систему.

Разновидности предлагаемых моделей:

• Передвижные – дополнительно оснащены рамой с колесами и ручкой. Давление в гидроцилиндре накачивают с помощью ножной педали. Выдвижной шток при этом приводит в действие ножничную подъемную систему, поднимающую платформу на нужный уровень.
• Стационарные – дополнительно оснащены электроприводом, который приводит в действие гидроцилиндр. Рассчитаны на подключение к трехфазной сети (напряжение составляет 380 В).

Столы рассчитаны на работу с грузом от 0,15 до 4 т и способны поднять его на высоту до 1,7 м. Площадь платформы зависит от грузоподъемности стола и составляет от 0,32 до 2,64 м².

Преимущества:

• Простота эксплуатации;
• Высокая прочность, надежность;
• Плавный подъем платформы.

СТОЛ ПОДЪЕМНЫЙ TOR серия WP/SP

ПАСПОРТ И РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

1. Назначение

Стол подъемный гидравлический ножничного типа -устройство, которое применяется для вертикального и горизонтального перемещения различных грузов. Использование стола предполагает работу на ровных и твердых поверхностях.

2. Технические характеристики

3. Устройство и принцип работы

3.1 Устройство данного изделия представляет собой платформу, закрепленную на механизме ножничного типа с гидравлическим приводом, которыйсодержит в своей конструкции колеса передвижения.

3.2 Управление подъемом и перемещением изделия происходит вручную. Горизонтальное перемещение достигается при ручной тяге ручки в нужную сторону, а подъем – при маятниковом движении ручки. Спуск осуществляется нажатием рычага ручки.

4. Подготовка к работе

4.1 Распакуйте устройство.

4.2 Установите на ровную твердую поверхность.

4.3 Проведите техническое освидетельствование с целью установления: соответствия комплектности изделия технической документации, исправного состояния.

4.4 Проверьте работу устройства вхолостую, подняв на полную высоту, попробовав его переместить (2 раза).

4.5 Проверьте исправность механизма спуска (нажав рычаг управления).

5. Порядок работы

5.1 Перед началом работы убедитесь, что стол стоит на ровной твердой поверхности, а центр тяжести перемещаемого груза находится на середине рабочей поверхности стола, колеса обездвижены фиксаторами.

5.2 Возвратно-поступательным движением ручки, соединенной с гидравлическим узлом, приподнимите груз на небольшую высоту для проверки исправности подъемного механизма.

5.3 Убедившись, что стол функционирует исправно, можно осуществлять подъем груза до нужной высоты.

5.4 Для перемещения по горизонтали приложите усилие к ручке стола в нужную сторону. Положение поверхности стола при этом должно быть максимально опущенным.

5.5 Для спуска груза удерживайте рычаг в положении спуска (к себе до упора).

6. Техническое обслуживание

Обслуживание и ремонт устройств должны проводиться квалифицированным персоналом.

6.1 Ежедневное техническое облуживание состоит в проверке исправности рабочей поверхности и транспортных роликов, осей.

6.2 Ежемесячное техническое обслуживание заключается в смазке основных узлов, проверке исправности колес.

6.3 Раз в три месяца необходимо проверять: уровень масла в опущенном положении, герметичность гидравлического узла, прочность винтовых и болтовых соединений, свободный ход ручки управления.

6.4 Ежегодное обслуживание заключается в проверке износа важнейших узлов изделия и их замене в случае необходимости, замене гидравлического масла, проведении испытаний работоспособности.

7. Меры предосторожности

7.1 Стол должен эксплуатироваться в строгом соответствии со своими паспортным данными и предусмотренным порядком работы.

7.2 Эксплуатация и обслуживание выполняются только квалифицированным персоналом.

7.3 Запрещается оставлять груз в поднятом положении без присмотра.

7.4 Запрещается перевозка людей.

7.5 Не допускается перегруз устройства.

7.6 Груз должен равномерно распределяться по рабочей поверхности.

7.7 Запрещается работать на наклонной поверхности.

7.8 Запрещается транспортировка опасных грузов.

8. Рекомендуемые смазочные материалы и гидравлическое масло

8.1 Универсальная густая смазка DIN 51825 T1-K2K или аналогичные.

8.2 Гидравлическая жидкость HLD-DIN 51524 T2 ISO VG 22

9. Гарантийные обязательства

9.1 Гарантия не распространяется на повреждения, возникшие в результате естественного износа, плохого ухода, неправильного использования или небрежного обращения, а также являющиеся следствием несанкционированного вмешательства в устройство изделия лиц, не имеющих специального разрешения на проведение ремонта. В целях определения причин отказа и/или характера повреждений изделия производиться техническая экспертиза сроком 10 рабочих дней. По результатам экспертизы принимается решение о замене/ремонте изделия. При этом изделие принимается на экспертизу только при наличии паспорта с отметкой о дате продажи и штампом организации-продавца.

9.2 Гарантийный срок эксплуатации составляет 6 месяцев со дня продажи конечному потребителю, при условии соблюдения им требований технического обслуживания и отсутствии принудительных механических повреждений.

9.3 Срок длительного хранения – 3 года со дня изготовления.

Характеристики:

Высота подхвата, мм: 210
Производитель: TOR Industries
Артикул: 1001608
Габариты упаковки, мм: 820х470х230
Грузоподъемность, кг: 150
Высота подъема, мм: 510
Родина бренда: Россия
Страна производства: Китай
Общая высота, мм: 810
Общая длина, мм: 770
Размер платформы, мм: 700х450х35
Максимальная высота, мм: 720
Диаметр колеса, мм: 100

  Производитель
Россия-Родина бренда
Китай-Страна производства
   Гарантия 12 Месяцев
