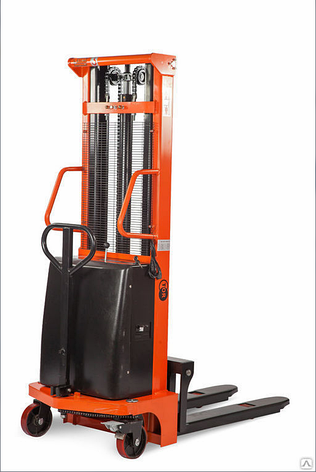

Электрический штабелер TOR 15/30, 1,5 т 3,0 м (CTD)

Описание

Складская техника, используемая для спуска и подъема груза, а также размещения груженых поддонов в штабеля и на полки стеллажей.

Разновидности

Штабелеры рассчитаны на обслуживание складов с различным грузовым потоком. Производительность техники зависит от типа управления. Предлагаемые штабелеры подразделяются на:

• Ручные – воздействие на гидроузел для подъема каретки с вилами осуществляется за счет мускульной силы оператора;
• Электрические – давление в гидроузле создается благодаря электрическому двигателю (подъемник работает от электричества).

В группе электрических штабелеров дополнительно выделяют:

• Самоходные – электропривод отвечает за вращение колес, техника передвигается самостоятельно в сопровождении оператора, задающего направление;
• Самоходные с платформой для оператора – работник может использовать платформу подъемника для перемещения по территории склада или цеха.

К управлению электрическими штабелерами допускаются только лица, прошедшие специальную подготовку.

Для работы с бочковой тарой предусмотрены модели, укомплектованные приспособлением для подъема бочек. Бочкокантователь позволяет захватить бочку, поднять и изменить угол ее наклона для слива содержимого в другую тару.

ШТАБЕЛЕР С ЭЛЕКТРОПОДЪЕМОМ серия CTD

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ (ПАСПОРТ)

Электрические штабелеры предназначены для выполнения погрузочно-разгрузочных и транспортных работ.

Запрещается использовать электрический штабелер для целей, не описанных данной инструкцией.

Не допускается перевозка пассажиров на/под вилами штабелера.

Производитель не несет ответственности за любые инциденты, происходящие из-за неправильного использования.

Предельно допустимая нагрузка указана на схеме загрузки. Не превышайте предельно допустимую нагрузку.

Электрическим штабелером может управлять только квалифицированный специалист, достигший 18 лет, обученный производству операций. Он отвечает за соблюдение правил безопасности, описанных в данной инструкции по эксплуатации, и должен быть с ней ознакомлен.

Оператор должен немедленно сообщать управляющему о любых поломках штабелера и о любых дефектах.

Основные части штабелера

1. Ручка манипулятор

2. Ключ зажигания

3. Индикатор заряда аккумулятора

4. Тормозная система

5. Рычаг подъема вил / перемещения в нижнее положение

6. Опорные вилы

7. Мачта

8. Поворотные колеса

9. Ролики

Основные технические характеристики штабелера

Эксплуатация и безопасность

Основные положения

Во избежание опрокидывания разрешается транспортировать лишь грузы, вес которых не превышает допустимой грузоподъемности штабелера.

Запрещается применять оборудование (например, противовесы) или людей для увеличения грузоподъемности.

Разрешается транспортировать лишь устойчивые грузы.

Запрещается транспортировка груза или парковка штабелера с поднятыми вилами.

Будьте осторожны и внимательны при обращении со смещенными грузами и грузами со смещенным центром тяжести.

Запрещается использовать неисправные или поврежденные поддоны.

Движение по наклонной плоскости

Разрешается использовать подъемы/спуски, которые специально предназначены для движения штабелера и не опасны с точки зрения технических характеристик. Водитель должен убедиться, что поверхность очищена от инородных предметов и колеса хорошо держат дорогу.

Запрещается менять направление движения на уклонах или подъемах или двигаться по кривой. Передвижение по уклону необходимо производить с минимальной скоростью и готовностью немедленно остановить штабелер если ситуация становится опасной.

Обслуживание

Основные положения

Ежедневная проверка, описанная в графике обслуживания, может производиться оператором.

Еженедельное обслуживание может производиться служебным персоналом, знакомым с содержанием этого руководства.

Вся остальная работа выполняется только специально подготовленным персоналом.

Все обслуживание и ремонт, включая ремонт отдельных частей или ремонт штабелера в целом, должны выполняться служебным специально-обученным персоналом.

Периодичность обслуживания, рассчитана для среднего восьмичасового рабочего дня и является нормативной. При интенсивной эксплуатации или при эксплуатации в неблагоприятных условиях периодичность обслуживания может быть увеличена.

Для того чтобы электрический штабелер постоянно хорошо функционировал, а также во избежание потери гарантийного обслуживания, все части должны заменяться только оригинальными запасными частями.

Характеристики:

Высота подхвата, мм: 85
Тип батареи: AGM
Производитель: TOR Industries
Артикул: 12915301
Радиус поворота, мм: 1500
Грузоподъемность, кг: 1500
Высота подъема, мм: 3000
Максимальная высота подъема, мм: 3625
Радиус разворота, мм: 1500
Скорость подъема (с грузом/без груза), мм/с: 90/60
Скорость опускания (с грузом/без груза), мм/с: 280
Длина вил, мм: 1150
Родина бренда: Россия
Страна производства: Китай
Ширина вил, мм: 540
Мощность двигателя подъёма, кВт: 1,6
Размер подвилочных роликов, мм: 80х70
Двигатель подъема, кВт: DC24V-1,6KW
Общая длина, мм: 1700
Аккумулятор, В/Ач: 12/120
Общая ширина, мм: 800
Центр нагрузки, мм: 500
Максимальная высота, мм: 3625
Зарядное устройство, В/А: Ac220V/50Hz/-Dc12V/20A
Высота в сложенном положении, мм: 2150
Размер ведущих колес, мм: 180х50
Размер ведущего колеса, мм: 180х50
