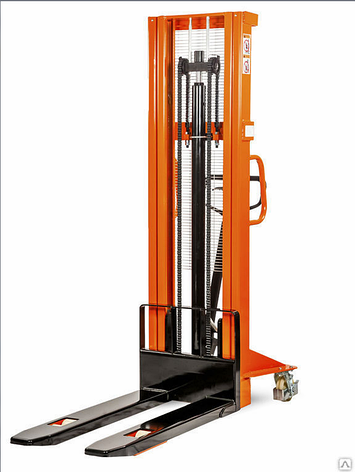

Ручной штабелер TOR SDJ1030 1TX3M

Описание

Гидравлические ручные штабелеры – универсальный инструмент, применяемый при средних режимах нагрузки. Техника эксплуатируется на складе для поднятия/опускания грузов при помощи подвижных вил. Штабелер перемещает на небольшое расстояние паллеты, бочки. В конструкции предусмотрена возможность разворота, что обеспечивает маневренность техники. Основная сфера применения ручного гидравлического штабелера – склады с ограниченным пространством, интенсивным движением по вертикали.

Преимущества

Ручной гидравлический штабелер имеет ряд положительных качеств:

• Надежность конструкции.
• Простота управления.
• Не требуют сложного обслуживания при эксплуатации.
• Облегчают работу с поддонами, бочками при работе на высоте до 3 м на небольших складах, в магазинах.
• Не требуется специальная подготовка персонала для работы со штабелером.
• Скорость поднятия в нагруженном виде достаточная (25 мм/с).

Особенностью ручных гидравлических штабелеров являются жесткие требования к поверхности пола, которая должна быть ровной, твердой (бетон, наливные полы). Технику нельзя применять для обслуживания значительных грузопотоков.

Складская техника, используемая для спуска и подъема груза, а также размещения груженых поддонов в штабеля и на полки стеллажей.

Разновидности

Штабелеры рассчитаны на обслуживание складов с различным грузовым потоком. Производительность техники зависит от типа управления. Предлагаемые штабелеры подразделяются на:

• Ручные – воздействие на гидроузел для подъема каретки с вилами осуществляется за счет мускульной силы оператора;
• Электрические – давление в гидроузле создается благодаря электрическому двигателю (подъемник работает от электричества).

В группе электрических штабелеров дополнительно выделяют:

• Самоходные – электропривод отвечает за вращение колес, техника передвигается самостоятельно в сопровождении оператора, задающего направление;
• Самоходные с платформой для оператора – работник может использовать платформу подъемника для перемещения по территории склада или цеха.

К управлению электрическими штабелерами допускаются только лица, прошедшие специальную подготовку.

Для работы с бочковой тарой предусмотрены модели, укомплектованные приспособлением для подъема бочек. Бочкокантователь позволяет захватить бочку, поднять и изменить угол ее наклона для слива содержимого в другую тару.

ШТАБЕЛЕР РУЧНОЙ ГИДРАВЛИЧЕСКИЙ

серия SDJ, SJJA

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

(ПАСПОРТ)

1. Описание и работа

1.1. Назначение изделия

Штабелер ручной гидравлический предназначен для подъема и транспортировки груза, паллетированного или упакованного на поддоны, с помощью ручного управления. Использование штабелера предусматривает работу на ровных и твердых поверхностях.

1.2. Технические характеристики

1.2.1. Штабелеры ручные гидравлические

1.2.2. Штабелеры-бочкокантователи ручные гидравлические

2. Устройство и принцип работы

2.1. Штабелер ручной гидравлический представляет собой устройство, состоящее из вилочной металлической конструкции, оснащенной колесами для ее перемещения, ручки управления процессом подъема и перемещения, гидравлического узла, обеспечивающего усилие при подъеме груза.

2.2. Управление подъемом и перемещением изделия происходит вручную. При этом горизонтальное перемещение достигается при ручной тяге ручки в нужную сторону, а подъемом – при маятниковом движении ручки. Спуск осуществляется нажатием педали спуска.

2.3. Рычаг соединен с гидравлическим узлом штабелера.

3. Подготовка и порядок работы

3.1. Распакуйте изделие, ознакомьтесь с инструкцией по эксплуатации.

3.2. Установите изделие на ровную твердую поверхность.

3.3. Установите центр тяжести груза в центре рабочих вил.

3.4. Проведите техническое освидетельствование с целью установления: соответствия комплектности технической документации, исправного состояния.

3.5. Проверьте работу изделия вхолостую, подняв на полную высоту и попробовав его переместить (2 раза). Для подъема необходимо нагнетать рабочую жидкость с помощью маятникового движения рычага управления.

3.6. Проверьте исправность механизма спуска (нажав педаль).

3.7. Для остановки подъема или спуска достаточно просто отпустить ручку или педаль.

3.8. После вышеперечисленных процедур можно приступить к работе.

4. Меры безопасности

4.1. Изделие должно эксплуатироваться в строгом соответствии со своими паспортным данными и предусмотренным порядком работы.

4.2. Эксплуатация и обслуживание выполняются только квалифицированным персоналом.

4.3. Запрещается оставлять груз в поднятом положении без присмотра.

4.4. Запрещается перевозка людей.

4.5. Не допускается перегруз, перевозка двух и более поддонов.

4.6. Груз должен равномерно распределяться по длине вил.

4.7. Необходимо соблюдать схему надлежащей погрузки, т.е. располагать центр тяжести груза между рабочими вилами.

4.8. Запрещается работать на наклонной поверхности.

4.9. Запрещается стоять под мачтой.

Рис.1. Схема погрузки груза на тележку

5. Техническое обслуживание

Обслуживание и ремонт тележек должны проводиться квалифицированным персоналом.

5.1. Ежедневное техническое облуживание состоит в проверке исправности вил и транспортных роликов, осей.

5.2. Ежемесячное техническое обслуживание заключается в смазке основных узлов, проверке исправности колес.

5.3. Раз в три месяца необходимо проверять: уровень масла при опущенных вилах, герметичность гидравлического узла, прочность винтовых и болтовых соединений, способность свободного хода ручки управления.

5.4. Ежегодное обслуживание заключается в проверке износа важнейших узлов и их замене в случае необходимости, замене гидравлического масла, проведении испытания работоспособности.

5.5. Рекомендуемые смазочные материалы и гидравлическое масло

- Универсальная густая смазка DIN 51825 T1-K2K или аналогичные.

- Гидравлическая жидкость HLD-DIN 51524 T2 ISO VG 22

6. Гарантийные обязательства

6.1. Гарантия не распространяется на повреждения, возникшие в результате естественного износа, плохого ухода, неправильного использования или небрежного обращения, а так же являющиеся следствием несанкционированного вмешательства в устройство изделия лиц, не имеющих специального разрешения на проведение ремонта. В целях определения причин отказа и/или характера повреждений изделия производиться техническая экспертиза сроком 10 рабочих дней. По результатам экспертизы принимается решение о замене/ремонте изделия. При этом изделие принимается на экспертизу только при наличии паспорта с отметкой о дате продажи и штампом организации-продавца.

6.2. Гарантийный срок эксплуатации составляет 12 месяцев со дня продажи конечному потребителю, при условии соблюдения им требований технического обслуживания и отсутствии принудительных механических повреждений.

6.3. Срок длительного хранения – 3 года со дня изготовления.

Характеристики:

Высота подхвата, мм: 90
Производитель: TOR Industries
Артикул: 12913
Радиус поворота, мм: 1380
Грузоподъемность, кг: 1000
Высота подъема, мм: 3000
Максимальная высота подъема, мм: 3490
Радиус разворота, мм: 1380
Скорость подъема (с грузом/без груза), мм/с: 25
Скорость опускания (с грузом/без груза), мм/с: ручное управление
Длина вил, мм: 1100
Родина бренда: Россия
Страна производства: Китай
Ширина вил, мм: 590
Ширина прохода (800х1200 паллет), мм: 1945
Диаметр гидроцилиндра, мм: 75
Ширина прохода (1000х1200 паллет), мм: 2115
Толщина металла корпуса, мм: 8
Диаметр пружины, мм: 45
Толщина пружины, мм: 5
Общая длина, мм: 1700
Материал колес: нейлон
Общая ширина, мм: 850
Центр нагрузки, мм: 600
Дорожный просвет, мм: 25
Максимальная высота, мм: 3490
Высота в сложенном положении, мм: 2100
Размер ведущих колес, мм: 150
